车载全向数字微波传输系统

车载全向数字微波传输系统

更新时间:2018-11-23
双向移动专网系统设备采用TDD双向组网传输技术,整合最新LTE移动通信与地面数字电视TDS技术特点及优势的基础上,自主研发设计的新一代多址无线通信技术,采用目前多用户无线通信领域最先进的编码调制,TDD-OFDM、LDPC纠错码、DPD、H.264编解码等技术为核心,将信道资源的…
车载全向数字微波传输系统产品介绍





全向数字微波传输系统

产品概述

 双向移动专网系统设备采用TDD双向组网传输技术,整合最新LTE移动通信与地面数字电视TDS技术特点及优势的基础上,自主研发设计的新一代多址无线通信技术,采用目前多用户无线通信领域最先进的编码调制,TDD-OFDMLDPC纠错码、DPDH.264编解码等技术为核心,将信道资源的分配通过时隙控制、频率上通过子载波来灵活分配给多个用户终端,同频点内最大限度的实现多个终端用户多址接入。在非视距条件下、高速运动中实现实时双向透明信息传输,多个无线网络可以相互融合布局大网络覆盖


 产品特性

 功率稳定、动态功率可调,功率范围≤40dBm;支持双向音视频,IP数据非视距透明传输;支持系统同频或异频组网,自动漫游;



低功耗设计,内置散热风扇,散热好,工作温度≤45℃;一体化设计,采用模块化,设备集成度高;



无线信道采用AES 128位加密;(支持自定义密钥,通过调频板手动修改)双模定位自适应。




应用范围

 可应用于公安、消防、交通、人防应急、海事执法、海关边防、海监巡查、军事侦查、电视转播等等;适合城区、海上、山地等多种复杂环境中高质量图像的实时移动传输。



应用场景

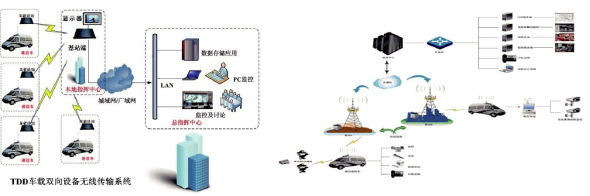

系统拓扑图


产品型号

SSGD-T1030S-10W-30

射频参数

工作频率

300~800MHz(订制)

带内平坦度

≤ ±0.5dB

调制带宽

2 / 4 / 8MHz

带外杂散

≤ -36dBm

调制方式

TDD-OFDM

三阶互调

≤ -36dBC

通信方式

TDMA全双工

接收灵敏度

≤ -100dBm

输出功率

≤40dBm

抗邻频干扰

≥ 40dB

传输距离

地对地非视距传输5-10公里,地对地视距传输20-30公里

数据特性

视频压缩

H.264

电源接口

三芯电源插头

图像格式

1080P/720P/D1/CIF

射频天线接口

N型头

音频编码

64Kbps G.711

网络接口

RJ45

声音输入

双声道 12dBm

同步控制

Max 14Mbps

视频压缩

H.264

传输带宽

GPS

视音频接口

BNCSDIHDMI

网络协议

IP/TCPUDPHTTPSMTP

加密方式

AES 128

电气特性

工作温度

-30 ~ +70°C

电源输入

100 ~260VAC

功 耗

≤ 50W

物理特性

尺 寸

2U

重 量

≤10kg

工作温度

-30~+70
